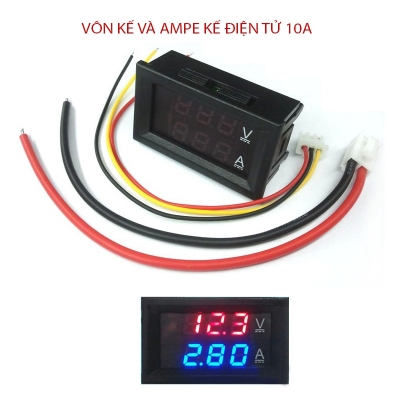

Đông hồ đo Vôn kế 0-100V và Ampe kế 10A

Thiết kế nhỏ gọn, lắp âm vào tủ với màn hình LED hiển thị kỹ thuật số dòng điện và điện áp cùng 1 màn hình giúp dễ dàng đọc số. Sản phẩm đo trực tiếp điện áp 1 chiều DC 0-100V và dòng điện 1 chiều 10A với sai số thấp khoảng 1%.

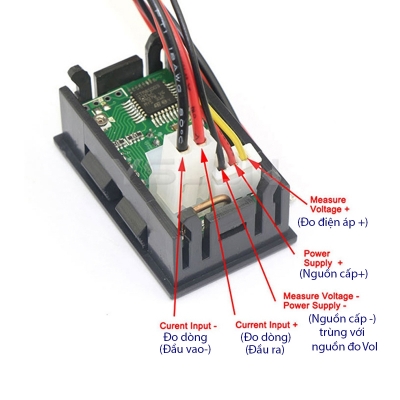

Hướng dẫn đấu nối

- 3 dây nhỏ:

+ Dây đỏ: Điện áp dương (+) cấp nguồn cho mạch

+ Dây đen: Điện áp âm (-) cấp nguồn cho mạch, chung với dây âm của nguồn cần đo

(Nguồn cho mạch điện áp DC 4-30V)

+ Dây vàng: Đấu vào điện áp dương (+) của điện áp cần đo (DC0-100V)

(Trong trường hợp nguồn cần đo từ 4-30VDC thì có thể dây đỏ và vàng chung nhau cùng đấu với cực (+) của nguồn còn dây đen đấu với cực (-)

- 2 dây to (đấu với tải để đo dòng): Dây đỏ to là đầu vào từ cực (-) của nguồn điện, dây đen to là dây ra và kết nối với cực (-) của tải. Cực (+) của nguồn đấu trực tiếp với tải

Thông số kỹ thuật

Model: DC0-100V10A

Điên áp nguồn cho mạch: DC4-30V

Điện áp đo: DC0-100V

Dòng điện 1 chiều đo: 10A

Dòng điện: <20mA

Tốc độ làm mới: 300mS

Chế độ hiển thị: LED kỹ thuật số (hiển thị điện áp và dòng điện 1 chiều cần đo)

Kích thước: 48x29x22 mm

Lỗ khoét: 46x27mm

Khối lượng: 22g

Ứng dụng: Đo điện áp và dòng điện 1 chiều DC0-100V/10A
