Đông hồ đo Vôn kế 0-100V và Ampe kế 50A bao gồm thanh điện trở đấu nối Shunt

Thiết kế nhỏ gọn, lắp âm vào tủ với màn hình LED hiển thị kỹ thuật số dòng điện và điện áp cùng 1 màn hình giúp dễ dàng đọc số. Sản phẩm đo trực tiếp điện áp 1 chiều DC 0-100V và dòng điện 1 chiều 50A với sai số thấp khoảng 1%.

Hướng dẫn đấu nối

- 3 dây nhỏ:

+ Dây đỏ: Điện áp dương (+) cấp nguồn cho mạch

+ Dây đen: Điện áp âm (-) cấp nguồn cho mạch

(Nguồn cho mạch điện áp DC 4-30V)

+ Dây vàng: Đấu vào điện áp dương (+) của điện áp cần đo (DC0-100V)

(Trong trường hợp nguồn cần đo từ 4-30VDC thì có thể dây đỏ và vàng chung nhau cùng đấu với cực (+) của nguồn còn dây đen đấu với cực (-)

- 2 dây to (đấu với tải để đo dòng): Cả 2 dây phải đấu với thanh điện trở đấu nối Shunt và đấu nối như trong hình.

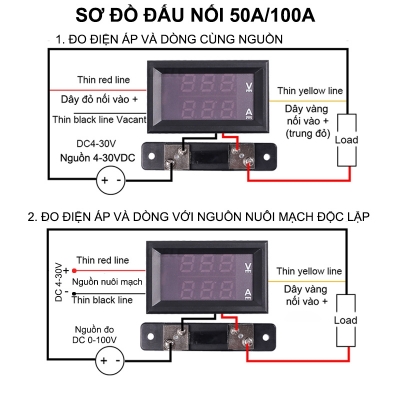

Chi tiết xem sơ đồ đấu nối

Thông số kỹ thuật

Model: DC0-100V50A

Điên áp nguồn cho mạch: DC4-30V

Điện áp đo: DC0-100V

Dòng điện 1 chiều đo: 50A

Dòng điện: <20mA

Tốc độ làm mới: 300mS

Thanh điện trở đấu nối Shunt: 50A

Chế độ hiển thị: LED kỹ thuật số (hiển thị điện áp và dòng điện 1 chiều cần đo)

Kích thước: 48x29x22 mm

Lỗ khoét: 46x27mm

Khối lượng: 22g

Ứng dụng: Đo điện áp và dòng điện 1 chiều DC0-100V/50A

Chi tiết liên hệ: shoptot: 0975422032 – This email address is being protected from spambots. You need JavaScript enabled to view it. – shoptot.com.vn
